Čo je to hydraulická hadica?

Čo je a Hydraulická hadica

Hydraulická hadica je flexibilná, vystužená trubica určená na prepravu stlačenej tekutiny medzi komponentmi v hydraulickom systéme, prenášajúc silu potrebnú na pohyb valcov, motorov a iných ovládačov. Na rozdiel od pevnej oceľovej rúry sa hydraulická hadica môže ohýbať okolo pohyblivých častí a absorbovať vibrácie, a preto je štandardnou voľbou všade tam, kde sa zariadenie počas prevádzky ohýba, otáča alebo posúva. Kompletná zostava hydraulickej hadice spája samotnú hadicu s koncovkami hydraulických hadíc nalisovanými na každom konci , čím sa vytvorí utesnená cesta, ktorá spája čerpadlá, ventily, valce a zásobníky do jedného pracovného okruhu.

Väčšina hydraulických hadíc zdieľa podobnú vrstvenú štruktúru bez ohľadu na aplikáciu. Vnútorná trubica nesie kvapalinu a odoláva chemickému zloženiu tejto kvapaliny, výstužná vrstva z pleteného alebo špirálovo vinutého drôtu alebo textílie dodáva hadici jej tlakovú kapacitu a vonkajší kryt chráni výstuž pred oderom, poveternostnými vplyvmi a všeobecným opotrebovaním. Pochopenie tejto štruktúry výrazne uľahčuje výber správnej hadice a zodpovedajúcej armatúry pre daný stroj.

Ako je skonštruovaná hydraulická hadica

Každá hydraulická hadica je postavená vo vrstvách a počet a typ týchto vrstiev určuje, aký tlak hadica zvládne a ako sa správa pri ohýbaní, teple a opakovanom ohýbaní.

Tabuľka 1: Vrstvy jadra nájdené v typickej hydraulickej hadici
Vrstva Funkcia Bežný materiál
Vnútorná trubica Prenáša a obsahuje hydraulickú kvapalinu Syntetická guma alebo termoplast
Posilnenie Poskytuje tlakovú kapacitu a odolnosť proti roztrhnutiu Pletený alebo špirálový oceľový drôt, textil
Vonkajší kryt Chráni pred oderom, poveternostnými vplyvmi a chemikáliami Syntetická guma, polyuretán

Jedna vrstva drôteného opletu je bežná na hadiciach s ľahším výkonom, zatiaľ čo vysokotlaková hydraulická hadica používaná v náročných zariadeniach často používa dve alebo viac vrstiev špirálového drôtu na dosiahnutie oveľa vyššieho pracovného tlaku bez toho, aby sa pri opakovaných tlakových cykloch rozťahovala alebo zoslabovala.

Pochopenie menovitého tlaku hydraulickej hadice

Menovitý tlak v hydraulickej hadici vám hovorí o maximálnom pracovnom tlaku, ktorý môže hadica bezpečne zvládnuť počas normálnej prevádzky, a mal by byť vždy prispôsobený skutočnému tlaku, ktorý vytvára pripojené čerpadlo alebo systém, nie jednoducho náhodne vybraný. Tu sú dôležité dve čísla, pracovný tlak, na ktorý je hadica dimenzovaná počas nepretržitého používania, a tlak pri roztrhnutí, ktorý je bodom zlyhania a je vysoko nad pracovným tlakom ako zabudovaná rezerva.

Typický pracovný tlak podľa typu výstuže Nízka Vysoká Textilný vrkoč Single Wire Braid Dvojitý drôtený oplet Špirálový drôt

Obrázok 1: Relatívna kapacita pracovného tlaku pri konštrukcii výstuže, nízka až vysoká mierka

Špirálovo vinuté hydraulické hadice vo všeobecnosti dosahujú v tomto porovnaní najvyššiu tlakovú kapacitu, a preto je vysokotlaková hydraulická hadica používaná na rýpadlách, lisoch a ťažkých zdvíhacích zariadeniach takmer vždy konštruovaná so špirálovou výstužou z drôtu a nie z jedného textilného opletu.

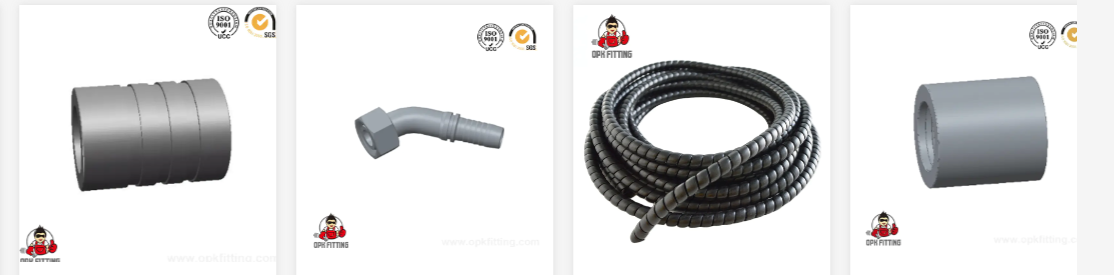

Hydraulické hadicové armatúry a ako fungujú

Hydraulické hadicové armatúry spájajú hadicu s čerpadlami, valcami, ventilmi a rozdeľovačmi a armatúra je pre systém bez úniku rovnako dôležitá ako samotná hadica. Armatúra je zvyčajne nalisovaná na koniec hadice pomocou prispôsobenej objímky, čím sa vytvorí trvalá zostava hydraulickej hadice s menovitým tlakom.

Bežné typy kovania

  • Kovania JIC, rozpoznané 37-stupňovým sedlom a široko používané vo všeobecných hydraulických zariadeniach
  • Armatúry ORFS, tesnenie s čelným O-krúžkom pre pevné spojenie odolné voči úniku
  • NPT a BSP závitové fitingy, bežné na portoch čerpadiel a ventilových blokoch
  • Prírubové fitingy, používané na hadiciach s väčším priemerom, kde je potrebné skrutkové spojenie
  • Rýchlospojky umožňujúce rýchle pripojenie a odpojenie bez použitia náradia

Identifikácia armatúry hydraulickej hadice

Identifikácia armatúry hydraulickej hadice zvyčajne spočíva v skontrolovaní troch detailov spolu, namiesto spoliehania sa len na vzhľad: typ a veľkosť závitu, uhol sedla alebo štýl tesnenia a či je spojenie samec alebo samica. Meranie priemeru závitu pomocou posuvného meradla a porovnanie tvaru sedla s referenčnou tabuľkou je najspoľahlivejší spôsob, ako potvrdiť montáž pred objednaním výmeny.

Ako si vybrať správnu zostavu hydraulickej hadice

Výber zostavy hydraulickej hadice začína prispôsobením štyroch faktorov zariadeniu, ktorému bude slúžiť, namiesto výberu iba na základe priemeru hadice.

  1. Pracovný tlak systému potvrdený podľa menovitého tlaku hadice s primeranou bezpečnostnou rezervou
  2. Typ a teplota kvapaliny, pretože materiál vnútornej rúrky musí odolávať konkrétnej použitej hydraulickej kvapaline
  3. Vnútorný priemer hadice, dimenzovaný na udržanie správneho prietoku bez nadmerného poklesu tlaku alebo hromadenia tepla
  4. Smerovanie a polomer ohybu, pretože hadica vytlačená pod minimálny polomer ohybu sa opotrebuje oveľa skôr, ako sa očakávalo
Pracovný tlak vs tlak pri roztrhnutí pri rôznych veľkostiach hadíc 6 mm 10 mm 13 mm 19 mm 25 mm Pracovný tlak Trhací tlak

Obrázok 2: Ilustratívny vzťah medzi pracovným tlakom a rezervou tlaku pri roztrhnutí pri rôznych veľkostiach hadíc

Medzera medzi potrubím pracovného tlaku a potrubím s prasknutým tlakom predstavuje bezpečnostnú rezervu zabudovanú do správne dimenzovanej hadice a táto marža by sa nikdy nemala považovať za voľnú prevádzkovú kapacitu pri bežnom používaní systému.

Návod na inštaláciu hydraulickej hadice

Správna inštalácia predlžuje životnosť a znižuje možnosť predčasného úniku alebo zlyhania hadice. Základný návod na inštaláciu hydraulickej hadice sa vo všeobecnosti riadi týmto poradím.

  1. Hadicu odrežte do štvorca a vyčistite, pričom z odrezaného konca odstráňte všetok uvoľnený výstužný drôt
  2. Vyberte vhodnú armatúru a objímku na základe veľkosti hadice a typu výstuže
  3. Zlisujte fiting na výrobcom špecifikovaný priemer zalisovania pre danú kombináciu hadice a tvarovky
  4. Hadicu veďte tak, aby ste sa vyhli ostrým ohybom pod minimálnym polomerom ohybu a ďalej od horúcich povrchov alebo pohyblivých častí
  5. V pravidelných intervaloch podopierajte dlhé vedenia hadíc pomocou svoriek, aby ste zabránili prehýbaniu a odieraniu
  6. Hotovú zostavu pred uvedením do plnej prevádzky otestujte tlakom

Kontrolný zoznam údržby hydraulických hadíc

Bežná kontrola zachytí väčšinu problémov s hadicami dlho predtým, než spôsobia prestoje. Praktický kontrolný zoznam údržby hydraulických hadíc zahŕňa počas každého kontrolného kola nasledujúce body.

  • Skontrolujte vonkajší kryt, či nie je prasknutý, odretý, nie je na ňom pľuzgiere alebo či nie je odhalený výstužný drôt
  • Skontrolujte fitingy, či nevykazujú známky netesnosti, korózie alebo pohybu v oblasti lisovania
  • Skontrolujte, či sa vedenie hadice neposunulo do kontaktu s horúcimi súčasťami alebo ostrými hranami
  • Hľadajte zalomenia, zákruty alebo sploštené časti pozdĺž dĺžky hadice
  • Zaznamenajte vek hadice a vymeňte zostavy, ktoré dosiahli odporúčaný servisný interval
Bežné príčiny zlyhania hydraulickej hadice Odieranie a odieranie Vysoká Nesprávne smerovanie Vysoká Použitie pretlaku Mierne Vystavenie ozónu a teplu Mierne Montážna únava Nízkaer

Obrázok 3: Ilustratívne poradie bežných faktorov, ktoré prispievajú k poruche hadice v teréne

Porovnanie typov hydraulických hadíc

Rôzne konštrukcie hadíc fungujú odlišne v rámci rovnakého súboru praktických opatrení, vďaka čomu je porovnanie vedľa seba užitočné pri zúžení možnosti.

Tlaková kapacita Odolnosť proti oderu Rozsah teplôt Flexibilita Absorpcia vibrácií Single Wire Braid Špirálový drôt Hose

Obrázok 4: Porovnateľný výkon v rámci piatich praktických meraní na relatívnej škále

Špirálová drôtená hadica sa vo všeobecnosti vyznačuje tlakovou kapacitou a odolnosťou proti oderu, čo vyhovuje jej bežnému použitiu na ťažkých strojoch, zatiaľ čo hadica s jednoduchým drôtom zostáva ľahšia a flexibilnejšia, vďaka čomu je bežnou voľbou na zariadeniach s užším vedením a častým pohybom.

Odvetvia, ktoré sa spoliehajú na zostavy hydraulických hadíc

Hydraulické hadice a armatúry hydraulických hadíc sa objavujú v širokej škále priemyselných zariadení všade tam, kde sa na generovanie pohybu alebo sily používa kvapalinová sila.

Tabuľka 2: Bežné priemyselné odvetvia a typické aplikácie hydraulických hadíc
priemysel Typická aplikácia
Strojárske stroje Hydraulické okruhy rýpadiel, nakladačov a žeriavov
Hutníctvo a baníctvo Ťažké lisovacie linky a zariadenia na manipuláciu s materiálom
Ropa a chemikálie Vedenie na prenos tekutín odolné voči špecifickým procesným tekutinám
Lodná a námorná doprava Palubné stroje a hydraulické systémy riadenia
Letectvo a armáda Pozemná podpora a špecializované mobilné vybavenie
Stavebníctvo Čerpadlá na betón, výťahy a kompaktné zariadenia

O OPK FITTING Hydraulic Equipment Factory

OPK FITTING Hydraulic Equipment Factory je špecializovaný výrobca hydraulických hadíc, armatúr a adaptérov hydraulických hadíc so sídlom v meste Ningbo v provincii Zhejiang, v oblasti dlho uznávanej ako centrum pre výrobu hydraulických potrubí v Číne. S viac ako 10 rokov výrobných skúseností , továreň pokrýva širokú škálu úrovní tlaku, veľkostí hadíc a typov armatúr pre stroje, hutníctvo, ropný priemysel, stavebníctvo, lodnú dopravu, letecký priemysel, poľnohospodárstvo, farmaceutický a potravinársky priemysel.

Výroba v továrni sleduje celú výrobnú linku vrátane rezania rúr, odstraňovania gumy, krimpovania hadíc, skúšobného tlakového testovania a oplachovania. Kolenové spoje sa vyrábajú prostredníctvom integrovaného výrobného procesu s použitím vysokofrekvenčného vykurovacieho zariadenia a počítačom riadených ohýbačiek rúrok, ktoré podporujú čistú štruktúru a spoľahlivú povrchovú úpravu naprieč každou zostavou hydraulických hadíc, ktorá opúšťa zariadenie. Tím zahŕňa skúsených dizajnérov zameraných na výkon produktu a pohotovú zákaznícku podporu a produkty z továrne sa dodávajú zákazníkom na Strednom východe, v Európe a Spojených štátoch.

Často kladené otázky

  • Q1. Akú hydraulickú hadicu si mám vybrať

    Hadicu prispôsobte pracovnému tlaku vášho systému, typu kvapaliny, rozsahu teplôt a požadovanému polomeru ohybu namiesto výberu iba podľa priemeru.

  • Q2. Ktorá hydraulická armatúra je najlepšia

    Správna montáž závisí od typu závitu portu, ktorý je už na vašom zariadení, ako napríklad JIC, ORFS, NPT alebo BSP, takže identifikácia prichádza pred výberom.

  • Q3. Aký tlak potrebujem

    Skontrolujte maximálny pracovný tlak, ktorý vaše čerpadlo alebo systém generuje, a vyberte hadicu nad týmto číslom s primeranou bezpečnostnou rezervou.

  • Q4. Ako identifikovať armatúry hydraulických hadíc

    Pred objednaním zhody zmerajte priemer závitu, skontrolujte uhol sedla alebo štýl tesnenia a potvrďte, či je pripojenie samec alebo samica.

  • Q5. Ako čítať značky hydraulických hadíc

    Text v tvare hadíc zvyčajne uvádza vnútorný priemer, pracovný tlak, teplotný rozsah a informácie o výrobnej šarži vytlačené pozdĺž vonkajšieho krytu.

  • Q6. Ako sa tovar odosiela zákazníkom

    Zásielky sa zvyčajne pohybujú po mori, pretože továreň sa nachádza v blízkosti prístavu Ningbo, pričom pre urgentné objednávky je k dispozícii letecká nákladná doprava cez letiská Ningbo a Šanghaj.

  • Q7. Aké oblasti použitia produkty pokrývajú

    Produkty slúžia hydraulickým a kvapalinovým dopravným systémom naprieč strojárskymi strojmi, metalurgiou, ropou, baníctvom, stavebníctvom, chemikáliami, lodnou dopravou, letectvom a vojenskou oblasťou.

  • Q8. Ako vyzerá spôsob platby

    Podmienky ako FOB, CIF alebo CNF sú potvrdené pri cenovej ponuke, pričom objednávky na hromadnú výrobu sú bežne usporiadané ako záloha, po ktorej nasleduje zostatok pred dodaním a mesačné zúčtovanie je k dispozícii na požiadanie.
