Bezzásuvkové armatúry pre hydraulické hadice: Kompletný sprievodca

Záver: Koncovky hydraulických hadíc bez hrdla , tiež známe ako nástrčné fitingy, sú navrhnuté pre rýchle a spoľahlivé spojenie v nízkotlakových hydraulických systémoch. Ich ostnatý dizajn a opakovane použiteľná povaha eliminujú potrebu svoriek alebo krimpovacích nástrojov, čo výrazne znižuje čas a náklady na inštaláciu. Táto príručka poskytuje komplexný prehľad beznásuvných armatúr, pokrývajúci ich typy, pracovné princípy, aplikácie a údržbu, aby vám pomohol pri ich výbere a efektívnom používaní.

Bežné typy a charakteristiky bezzásuvkových armatúr

Bezzásuvkové hydraulické hadicové armatúry sa dodávajú v rôznych typoch, kategorizovaných podľa materiálu, tvaru a štýlu pripojenia. Výber závisí od špecifických požiadaviek aplikácie vrátane typu kvapaliny, menovitého tlaku a prostredia inštalácie.

Podľa materiálu

Mosadzné armatúry: Mosadz je bežnou voľbou pre beznásuvné armatúry vďaka svojej vynikajúcej odolnosti proti korózii, dobrej opracovateľnosti a kompatibilite so širokou škálou hydraulických kvapalín. Mosadzné tvarovky sa často používajú vo všeobecných priemyselných a mobilných aplikáciách. Sú dostupné aj s mosadzným pokovovaním pre väčšiu odolnosť.

Oceľové armatúry: Oceľové tvarovky, často so zinkovaním alebo trojmocným chrómovaním, sa používajú v náročnejších prostrediach vyžadujúcich vyššiu pevnosť a odolnosť proti mechanickému opotrebovaniu. Sú vhodné pre aplikácie s vyšším menovitým tlakom a náročnými prevádzkovými podmienkami.

Hliníkové armatúry: Ľahké hliníkové armatúry bez objímky sa používajú v špecializovaných aplikáciách, ako napríklad v motoristickom športe alebo letectve, kde je prioritou zníženie hmotnosti. Sú eloxované pre povrchovú úpravu odolnú voči korózii a sú dostupné v rôznych eloxovaných farbách pre ľahkú identifikáciu.

Podľa tvaru a konfigurácie

Bezzásuvkové tvarovky sú dostupné v mnohých tvaroch, aby vyhovovali rôznym požiadavkám na smerovanie. Štandardné konfigurácie zahŕňajú priame, 45-stupňové, 90-stupňové, 120-stupňové a 180-stupňové (prepážkové) armatúry. Tvar je kritickým faktorom pri konštrukcii zostavy hadice, ktorý ovplyvňuje prietok tekutiny aj využitie priestoru.

Podľa typu pripojenia

Primárny typ pripojenia pre beznásuvné armatúry je hadicový osteň na strane hadice. Hrot vytvára mechanický zámok s vnútornou trubicou hadice a poskytuje tesné tesnenie bez potreby svoriek. Druhý koniec fitingu môže byť rôznych typov závitov, pričom NPTF (National Pipe Taper Fuel) je najbežnejším pre beznásuvné fitingy. Závity NPTF sú navrhnuté tak, aby poskytovali suché, nepriepustné tesnenie bez potreby tesniaceho prostriedku, vďaka čomu sú ideálne pre beznásuvné spoje.

Princíp činnosti a štruktúra komponentov

Princíp činnosti armatúry bez objímky je založený na mechanickom presahovaní medzi očkom armatúry a vnútornou trubicou hadice. Hrot má väčší vonkajší priemer ako je vnútorný priemer hadice. Keď sa armatúra zasunie do hadice, materiál hadice sa natiahne a vytvorí tesné tesnenie. Jedná sa o "natláčacie" alebo "zatláčacie" prevedenie, ktoré eliminuje potrebu svoriek alebo krimpovacích nástrojov.

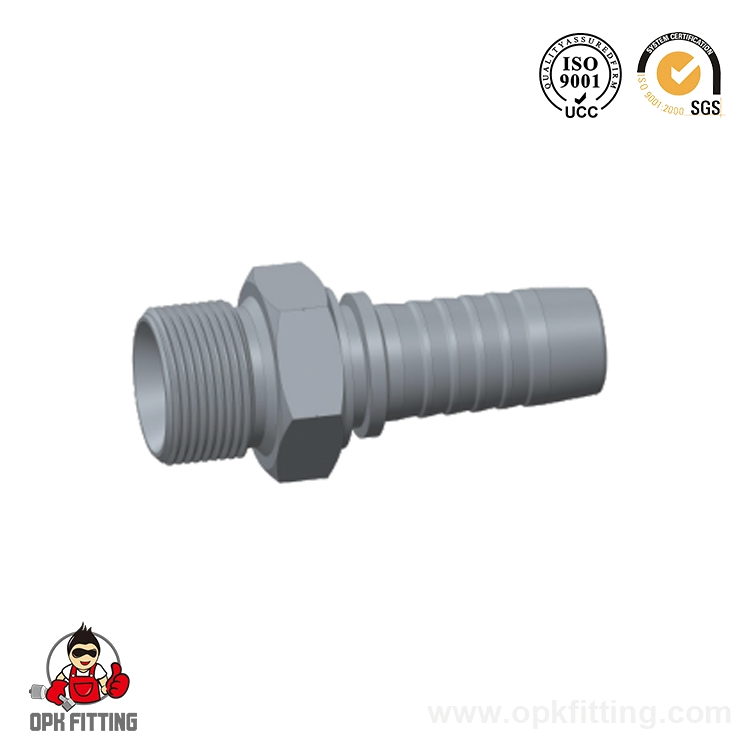

Táto schéma znázorňuje typickú beznásuvnú armatúru so zvýraznením jej kľúčových komponentov. Ostnatá časť zaisťuje tesné spojenie s hydraulickou hadicou, zatiaľ čo závit NPTF poskytuje tesnenie s portom. Šesťhranná plocha slúži na utiahnutie armatúry počas inštalácie.

Dizajn ostňa je kritický. Vyznačuje sa radom hrebeňov, ktoré majú vonkajší priemer väčší ako vnútorný priemer hadice. To nielen vytvára tesnenie, ale poskytuje aj značnú odolnosť voči silám vytiahnutia.

Aplikačné scenáre a výberové kritériá pre bezzásuvkové armatúry

Bezzásuvkové armatúry sa používajú v širokej škále priemyselných odvetví. Ich jednoduchá inštalácia a spoľahlivosť z nich robí preferovanú voľbu pre mnohé nízkotlakové aplikácie.

Pri výbere beznásuvnej armatúry je tiež dôležité zvážiť sériu hadíc. Určité série armatúr sú navrhnuté na použitie so špecifickými hadicami, aby sa zabezpečilo správne nasadenie a utesnenie. Napríklad, armatúra môže byť špecifikovaná na použitie s hadicami série ako 2556, 2565 alebo FC332.

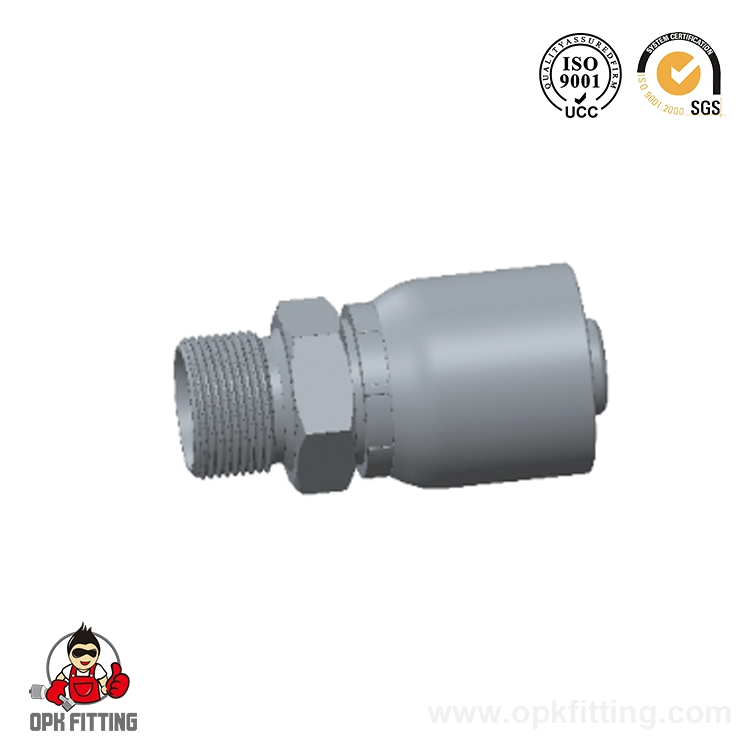

Podrobné porovnanie: bezzásuvkové vs. krimpované armatúry

Zatiaľ čo bezzásuvkové armatúry ponúkajú jednoduchosť, je užitočné ich porovnať s tradičnými zvlnenými armatúrami. Nižšie uvedená tabuľka a graf zvýrazňujú kľúčové rozdiely.

Nasledujúca tabuľka porovnáva beznásuvné a krimpované fitingy v štyroch kľúčových výkonnostných metrikách: jednoduchosť inštalácie, náklady, tlak a spoľahlivosť. Toto vizuálne porovnanie pomáha pri výbere správnej armatúry pre konkrétne aplikácie.

Tabuľka ukazuje, že beznásuvné armatúry sú vynikajúce v jednoduchosti inštalácie a nákladovej efektívnosti. Nevyžadujú žiadne špeciálne nástroje, čo znižuje pracovný čas a kapitálové výdavky. Krimpované fitingy sú však jasnou voľbou pre vysokotlakové aplikácie a ponúkajú vynikajúcu spoľahlivosť a výkon v extrémnych podmienkach.

Z hľadiska spoľahlivosti sú beznásuvné armatúry vo všeobecnosti vhodné pre nízkotlakové systémy a majú dobré výsledky. Voľba v konečnom dôsledku závisí od menovitého tlaku systému. Pre aplikácie pod 300 psi ponúkajú beznásuvné armatúry vynikajúcu rovnováhu medzi výkonom a pohodlím. Pre vysokotlakové systémy zostávajú štandardom lisované tvarovky.

Údržba a odstraňovanie porúch bezzásuvkových armatúr

Údržba armatúr hydraulických hadíc bez objímky je jednoduchá, ale niekoľko kľúčových postupov môže zabezpečiť ich dlhodobú spoľahlivosť. OPK FITTING Hydraulic Equipment Factory, popredný čínsky dodávateľ bezzásuvkových hydraulických hadíc, zdôrazňuje dôležitosť správnej inštalácie a pravidelnej kontroly, aby sa maximalizovala životnosť ich produktov.

Tipy na inštaláciu

• Odrežte hadicu kolmo: Použite ostrú rezačku hadíc, aby ste zabezpečili čistý, štvorcový rez. Čistý rez poskytuje jednotný povrch na utesnenie tvarovky.
• Namažte: Ľahké mazivo (napr. malé množstvo hydraulickej kvapaliny alebo špecializovaného montážneho maziva) na ozub armatúry pomáha uľahčiť vkladanie a zabraňuje poškodeniu vnútornej trubice hadice.
• Sila pritlačenia: Použite stály tlak, aby ste zatlačili armatúru do hadice. Na tento účel sú k dispozícii niektoré montážne stroje.
• Skontrolujte hĺbku vloženia: Hadica by mala úplne zakrývať ostne, zvyčajne by mala priliehať k šesťhranu alebo ramenu armatúry.

Rutinná kontrola

Pravidelne kontrolujte bezzásuvkové armatúry, či:

• Úniky: Skontrolujte, či z oblasti montáže nevyteká tekutina. Môže to znamenať zlé tesnenie alebo poškodenú armatúru.
• Korózia: Hľadajte známky korózie, najmä na mosadzných armatúrach. Korózia môže narušiť integritu armatúry.
• Vyťahovacie: Uistite sa, že sa armatúra nevytiahla z hadice. To sa môže stať, ak bola hadica vystavená nadmernému namáhaniu alebo ak armatúra nebola úplne zasunutá.
• Stav hadice: Skontrolujte hadicu, či nejaví známky prasknutia, oderu alebo opuchu. Poškodená hadica môže viesť k poruche armatúry.

Riešenie bežných problémov

Bežné problémy s armatúrami bez objímky zahŕňajú netesnosti a vyfukovanie hadice. Úniky často pramenia z poškodeného ostňa alebo nesprávne usadeného hadica. Odfúknutie hadice je zvyčajne spôsobené pretlakom alebo použitím spojky s hadicou, ktorá nie je kompatibilná. V týchto prípadoch sa odporúča vymeniť armatúru a zostavu hadice.
