Čo je to priemyselná hadicová armatúra? Kompletný sprievodca

Čo Priemyselná hadicová armatúra Je a prečo na tom záleží

An priemyselná hadicová armatúra je spojovací komponent, ktorý spája flexibilnú hadicu s potrubím, ventilom, čerpadlom, fľašou alebo inou hadicou , utesnenie spojenia, aby sa kvapalina alebo plyn mohli pohybovať systémom bez úniku. Zvyčajne pozostáva z telesa spojky, objímky alebo objímky, ktorá zviera hadicu, a rozhrania závitu alebo príruby na opačnom konci, ktoré sa spája so zvyškom systému.

Väčšina priemyselných hadicových armatúr, ktoré sa dnes predávajú, je vyrobená ako štandardná priemyselná hadicová armatúra, čo znamená, že tvar závitu, uhol tesnenia a rozmery sa riadia uznávanými špecifikáciami, ako sú SAE, DIN, ISO alebo BS, a nie jednorazovým proprietárnym dizajnom. Táto štandardizácia umožňuje, aby sa armatúra z jednej výrobnej prevádzky spoľahlivo spájala s hadicou, ventilom alebo otvorom pre valec vyrobeným úplne niekde inde, čo je mimoriadne dôležité v hydraulických systémoch a systémoch na dopravu tekutín, kde nesúlad môže znamenať netesnosť pod tlakom a nie menšie nepríjemnosti.

Vo zvyšku tejto príručky sa dozviete, ako sa vyrába štandardná hadicová armatúra, ako sa porovnávajú závitové a tesniace normy, ako dimenzovať hydraulickú hadicovú armatúru pre daný tlak a priemer hadice a čo treba hľadať u výrobcu priemyselných hadicových armatúr.

Čo je a Štandardná hadicová armatúra

Štandardná hadicová armatúra je spojka postavená podľa zverejnených rozmerových a závitových špecifikácií, a nie podľa vlastnej alebo vlastnej geometrie. Medzi najčastejšie uvádzané špecifikácie v oblasti hydraulických a priemyselných hadíc patria spojky SAE s priamym závitom a lemom, metrické spojky DIN bežné pre európske zariadenia, spojky ISO používané na cezhraničnú kompatibilitu zariadení a spojky BS bežné v zariadeniach na britskom trhu a trhu Commonwealthu.

Voľba štandardnej priemyselnej hadicovej armatúry pred patentovaným dizajnom vo všeobecnosti zjednodušuje budúcu údržbu, pretože náhradné diely možno získať z viac ako jednej výrobnej linky bez prepracovania miesta pripojenia.

Ako fungujú priemyselné hadicové armatúry: hlavné komponenty

Každá priemyselná hadicová armatúra zdieľa tri funkčné zóny bez ohľadu na štandard závitu alebo veľkosť hadice.

Hadicová spojka a objímka

Telo spojky sa zasunie do alebo cez koniec hadice a objímka alebo objímka sa stlačí okolo hadice počas krimpovania, aby zaistila armatúru na mieste a utesnila vonkajšiu vrstvu hadice proti drieku armatúry.

Rozhranie závitu a tesnenia

Opačný koniec armatúry nesie závit alebo prírubu, ktorá sa pripája k zvyšku systému. K utesneniu dochádza buď prostredníctvom kužeľového závitu, ktorý tesní pri kontakte, paralelného závitu spárovaného s O-krúžkom alebo lepenou podložkou, alebo rozhrania lemu a kužeľa, ktoré tesní cez kontakt kov na kov pod krútiacim momentom.

Krimpované verzus opakovane použiteľné tvarovky

Krimpovacie spojky sú trvalo nalisované na hadicu pomocou krimpovacieho stroja a nie je možné ich odstrániť bez prerezania hadice, zatiaľ čo opakovane použiteľné alebo na mieste pripojiteľné spojky sa priskrutkujú alebo uchytia na koniec hadice a dajú sa rozobrať a znova namontovať, čo vyhovuje situáciám pri opravách v teréne, kde nie je k dispozícii krimpovací stroj.

Dimenzovanie vysokotlakovej hadice podľa priemeru hadice

Kapacita pracovného tlaku vo všeobecnosti klesá so zvyšujúcim sa vnútorným priemerom hadice, pretože väčší otvor potrebuje proporcionálne hrubšiu výstužnú vrstvu, aby udržal rovnaké napätie steny. Vysokotlaková hadicová armatúra na hadici s malým priemerom často zvládne podstatne vyšší pracovný tlak ako rovnaká skupina armatúr na hadici s väčším priemerom , a preto je dimenzovanie podľa samotného priemeru bez kontroly menovitého tlaku bežnou chybou špecifikácie.

Obrázok 1: Všeobecné referenčné pracovné tlakové pásma podľa veľkosti otvoru hadice. Skutočné hodnoty závisia od vrstiev výstuže, konštrukcie tvarovky a použitého bezpečnostného faktora.

Kritériá výberu armatúry hydraulickej hadice

O tom, či bude armatúra hydraulickej hadice v danom systéme spoľahlivo fungovať, rozhoduje okrem priemeru a tlaku aj niekoľko ďalších parametrov.

Obrázok 2: Všeobecný trend zníženia výkonu, ktorý ukazuje, že tlaková kapacita klesá so zvyšujúcou sa prevádzkovou teplotou, vyjadrená ako percento menovitého tlaku za studena.

Vysvetlenie typov závitových hadíc

Závitová hadicová armatúra môže používať niekoľko rôznych závitov a tesniacich geometrií a zmiešanie nesprávnych dvoch dohromady je jednou z najbežnejších príčin netesného spojenia na hydraulickom systéme.

NPT vlákno

National Pipe Kužeľový závit utesňuje klinovaním samčieho a vonkajšieho kužeľového závitu k sebe, zvyčajne pomocou tesniaceho prostriedku na závity, a je bežný na všeobecných priemyselných a poľnohospodárskych zariadeniach.

Vlákno BSP

Britský štandardný potrubný závit sa dodáva v kužeľovej aj paralelnej forme, pričom paralelná verzia je utesnená lepenou podložkou a nie presahom závitu, čo je bežné na zariadeniach na európskom trhu a trhu Commonwealthu.

JIC vlákno

Armatúry Joint Industry Council používajú 37-stupňové rozšírené tesnenie na paralelnom závite, čo poskytuje silné tesnenie kov na kov, ktoré dobre funguje pri vibráciách a je široko používané v severoamerických hydraulických systémoch.

Vlákno ORFS

O-krúžok Face Seal fitingy používa plochý O-krúžok namiesto nálevkového alebo závitového tesnenia, čo poskytuje jedno z najodolnejších spojení dostupných pre vysokotlakové hydraulické aplikácie.

Metrické vlákno

Metrické závitové fitingy, často spárované s 24-stupňovým kužeľom a O-krúžkom, sú bežné na strojoch vyrábaných v Európe a čoraz viac špecifikované na zariadeniach určených pre globálne trhy.

Obrázok 3: Všeobecná referenčná tlaková schopnosť podľa geometrie závitu a tesnenia. Skutočné hodnotenia sa líšia podľa veľkosti kovania, materiálu a dizajnu výrobcu.

Výber materiálu a náteru pre priemyselné hadicové armatúry

Uhlíková oceľ zostáva najbežnejším materiálom karosérie pre všeobecnú hydraulickú prevádzku, zvyčajne s povrchovou úpravou zinkom alebo zinkom a niklom, aby odolala povrchovej korózii počas skladovania a používania v teréne. Obrábanie armatúr z nehrdzavejúcej ocele je drahšie, ale oveľa lepšie odolávajú korózii v námornom, chemickom, potravinárskom a farmaceutickom prostredí, kde je bežné umývanie alebo vystavenie soli. Mosadzné tvarovky sa objavujú hlavne na potrubiach s nižším tlakom vzduchu a vody, kde opracovateľnosť a mierna odolnosť proti korózii záleží viac ako maximálna tlaková kapacita.

Obrázok 4: Relatívne porovnanie piatich praktických faktorov na všeobecnej päťbodovej inžinierskej referenčnej škále.

Odvetvia, ktoré sa spoliehajú na priemyselné hadicové armatúry

Priemyselné a priemyselné štandardné hadicové fitingy sa objavujú všade tam, kde je potrebné, aby sa kvapalina alebo plyn pohybovali cez flexibilné spojenie namiesto pevného potrubia. Medzi bežné sektory patria:

• Hydraulické obvody stavebných a zemných strojov
• Poľnohospodárska technika a hydraulika náradia
• Námorné a lodné kvapalinové systémy
• Potrubia pre metalurgiu a spracovanie ropy
• Linky na spracovanie potravín a liečiv vyžadujúce sanitárne vybavenie
• Zariadenia na let do vesmíru a letecké pozemné zariadenia

Každý sektor má tendenciu uprednostňovať konkrétnu kombináciu materiálu, štandardu závitu a metódy tesnenia na základe kvapalín, s ktorými sa manipuluje, okolitého prostredia a toho, ako často sa spojenie rozoberá kvôli údržbe.

Vlastné hadicové armatúry a OEM hadicové armatúry

Štandardné katalógové armatúry pokrývajú väčšinu aplikácií, ale niektoré rozloženia zariadení vyžadujú prispôsobenie hadicovej armatúry založenej na špecifickom uhle ohybu, dĺžke alebo konfigurácii portov, ktorým sa katalógový diel nemôže zhodovať. OEM hadicové fitingy, vyrobené podľa vlastného výkresu alebo vzorového dielu zákazníka, umožňujú konštruktérom zariadení integrovať fiting, ktorý zodpovedá ich presnému obalu a požiadavkám na montáž, namiesto toho, aby prispôsobovali rozloženie okolo štandardného dielu.

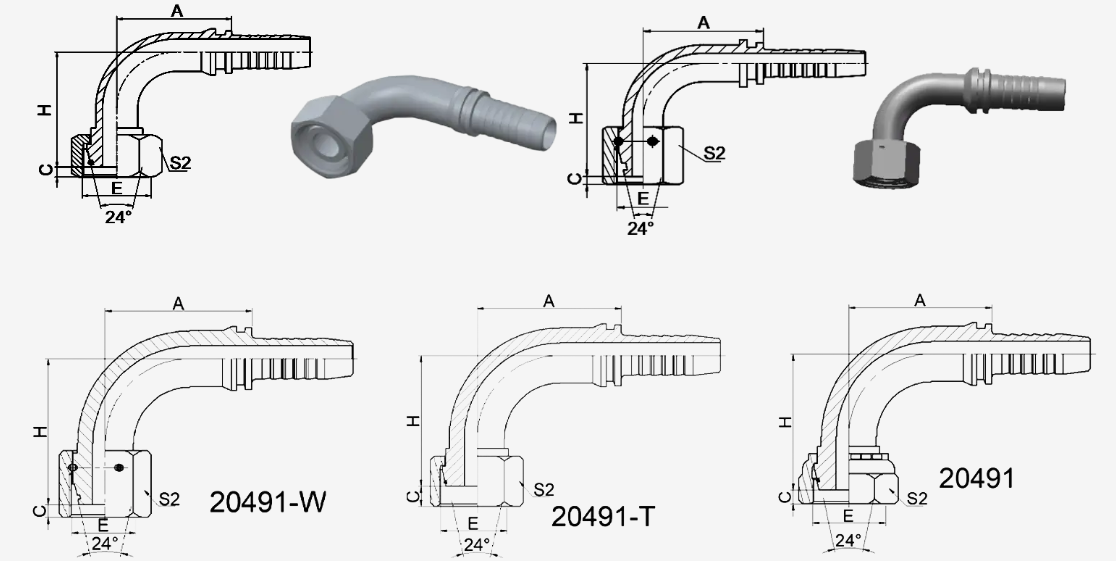

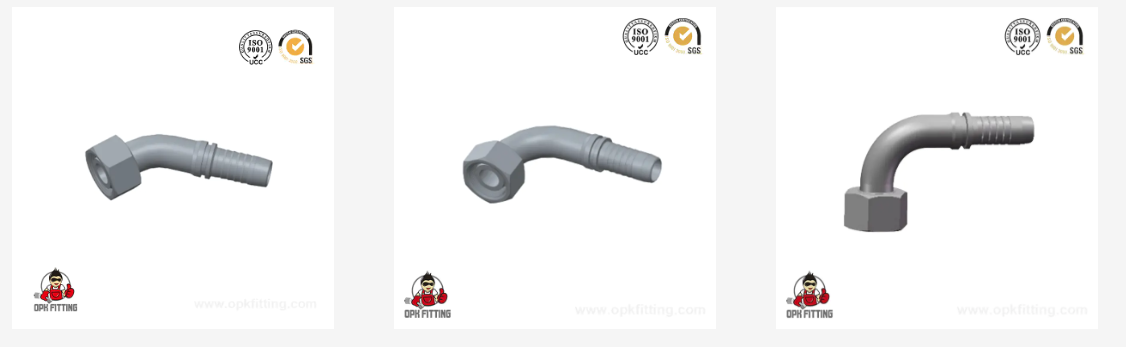

Kolenové spoje sú bežnou zákazkovou požiadavkou, pretože uhol ohybu a polomer sa medzi jednotlivými konštrukciami strojov značne líšia. Výroba kolenového spoja integrálnym tvarovacím procesom s vysokofrekvenčným ohrievačom a počítačom riadenou ohýbačkou rúrok má vo všeobecnosti väčšiu rozmerovú konzistenciu počas celej výrobnej série ako tvarovky zostavené zo samostatných zváraných segmentov.

Najlepšie postupy inštalácie a krimpovania

Správna technika montáže chráni integritu tesnenia aj životnosť armatúry hydraulickej hadice. Údaje v teréne z krimpovacích operácií neustále poukazujú na malý počet krokov, ktoré zabraňujú väčšine skorých zlyhaní.

1. Odrežte štvorec hadice pomocou vhodného nástroja na rezanie hadice, a nie ručnou pílou, pretože uhlový rez zabraňuje rovnomernému kontaktu objímky.
2. Odizolujte iba vonkajší kryt, keď si dizajn armatúry vyžaduje skosenú hadicu, pričom presne dodržiavajte dĺžku pásky od výrobcu armatúry.
3. Pred krimpovaním vložte hadicu úplne do fitingu tak, aby výstužná vrstva sedela pod celou dĺžkou objímky.
4. Nastavte krimpovací stroj na presnú veľkosť matrice a tlak špecifikovaný pre danú kombináciu armatúry a hadice.
5. Spustite skúšobný tlakový test na dokončených zostavách pred ich uvedením do prevádzky, aby ste sa uistili, že nedochádza k presakovaniu na rozhraní krimpovania alebo závitu.
6. Pred inštaláciou opláchnite a zakryte hotové zostavy, aby sa do otvoru nedostala kontaminácia.

Výber výrobcu priemyselných hadicových armatúr

Výber výrobcu priemyselnej hadicovej armatúry alebo dodávateľa priemyselnej hadicovej armatúry zahŕňa pohľad cez katalógovú stránku smerom k výrobnej kapacite, pretože na konzistentnej kvalite zlisovania a rozmerovej presnosti v rámci celej objednávky záleží rovnako ako na počiatočnej vzorke.

OPK FITTING Hydraulic Equipment Factory je jedným z príkladov továrne na výrobu hadíc postavenej na výrobe hydraulických potrubí a adaptérov, ktorá pokrýva hadicové fitingy, adaptéry a flexibilné hydraulické hadice v rôznych úrovniach tlaku a veľkostiach. Produkty z tohto druhu zariadení sa zvyčajne používajú v hydraulických a kvapalinových dopravných systémoch v strojárstve, hutníctve, ropnom priemysle, stavebníctve, stavbe lodí, leteckých pozemných zariadeniach, poľnohospodárstve, farmácii a spracovaní potravín. Továreň pôsobí v meste Ningbo v provincii Zhejiang v Číne, v regióne s dlhodobou základňou výroby hydraulických potrubí a silnou dopravnou infraštruktúrou pre námorné aj letecké exportné trasy.

Výrobné kroky v tomto druhu zariadenia zvyčajne zahŕňajú rezanie rúr, odizolovanie gumy, krimpovanie hadíc, skúšobné tlakové testovanie a oplachovanie, podporované CNC obrábacou kapacitou pre samotné telá tvarovky. Pri porovnávaní výrobcu priemyselných hadicových armatúr s inými sa inžinieri bežne pýtajú na počet CNC strojov a všeobecnú výrobnú kapacitu, internú testovaciu schopnosť fyzikálnych a rozmerových vlastností a či závod podporuje aj OEM hadicové armatúry vyrobené podľa zákazníckych výkresov a štandardnú katalógovú výrobu vedľa seba.
