Hydraulické závity: Identifikačná príručka pre NPT, JIC, ORFS, BSP a metrické

Predpokladajme, že novo dodaná zostava hadice sa nasunie na port čerpadla na tri otáčky a potom sa zviaže. Trochu viac vytvoríte spojenie, ktoré vyzerá správne, ale uniká, akonáhle systém dosiahne prevádzkový tlak. V prevádzke na mieste spôsobujú nesprávne prispôsobené závity hydraulickej spojky netesnosti, odizolované porty a stratu výrobného času oveľa častejšie ako chybná hadica. Pochopenie rodín vlákien a ich identifikáciu rieši väčšinu týchto problémov skôr, ako začnú.

Prečo sú závity hydraulického spoja dôležité

Závity na hydraulických armatúrach robia viac než len držia časti pohromade. Vytvárajú zvieraciu silu a v niektorých prevedeniach sú jediným tesniacim prvkom. Ak je norma závitu nesprávna, geometria tesnenia je tiež nesprávna. Výsledkom môže byť pomalé vytekanie, vysokotlakový rozstrek oleja, vniknutie kontaminácie alebo armatúra, ktorá pod tlakom vyletí.

• Kužeľové závity v štýle NPT sa zaklinujú, aby utesnili, čo funguje pre nízkotlakové okruhy, ale môže sa uvoľniť pri vibráciách.
• Spoje s priamym závitom, ako sú JIC a ORFS, závisia od presných uhlov sedla a polohy O-krúžkov, nie od presahu závitu.
• Miešanie 55-stupňového závitu BSP so 60-stupňovým závitom NPT podobného priemeru sa zvyčajne zasekne po niekoľkých otáčkach.
• Jediný nesprávne identifikovaný závit môže viesť k prerábkam, dodatočným nákladom a prestojom stroja, ktoré ďaleko presahujú náklady na samotnú montáž.

Hlavné skupiny hydraulických závitov

Hydraulický priemysel pracuje s obmedzeným súborom závitových noriem. Nižšie uvedený zoznam obsahuje tie, s ktorými sa stretnete najčastejšie.

NPT a NPTF

Závit National Pipe Tapered má tvar závitu 60 stupňov a zužuje sa 3/4 palca na stopu. Klinové pôsobenie kužeľových závitov tvorí tesnenie. NPTF, verzia Dryseal, je opracovaná tak, že hrebene a korienky sa mierne deformujú a utesňujú bez ďalšieho tmelu. Závity NPT sú bežné na príslušenstve s kvapalinovým pohonom v Severnej Amerike. Pri vysokotlakových hydraulických systémoch sa im vo všeobecnosti vyhýbame, pretože vibrácie môžu uvoľniť spoj a korene závitov vytvárajú špirálové únikové cesty.

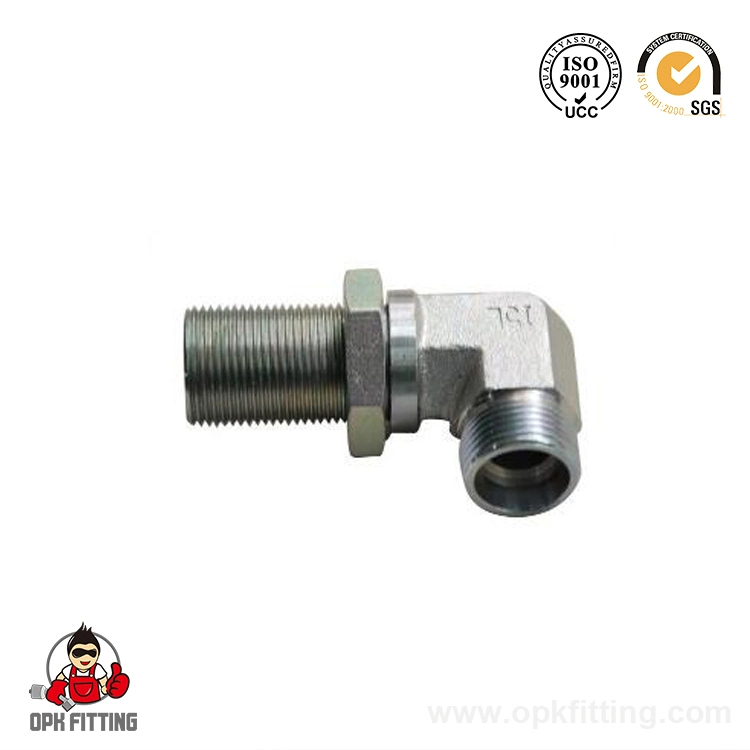

JIC 37 stupňové vzplanutie (SAE J514)

Spojenie JIC používa priame závity UNF a 37 stupňový kužeľ. Mužská svetlica sedí na ženskom kuželi v kontakte kov na kov. Nie je potrebný žiadny tmel ani podložka. Pretože tesniace plochy sú kužeľovité, spoj zostáva tesný počas opakovaných montážnych cyklov. JIC je široko používaný pre hadicové zostavy a rúrkové spoje v priemyselnej a mobilnej hydraulike. Pre hotové koncovky hadíc naše JIC samčie 74-stupňové kužeľové tvarovky sú opracované na rovnakú geometriu SAE J514.

16711 JIC Samec 74° Cone Výrobca, OEM/ODM Factory - Ningbo Opk Fitting Co., Ningbo Opk Fitting Co., Ltd je top Čína ODM & OEM 16711 JIC Výrobca a továreň mužského kužeľa 74°. Popis produktuNázov produktu: Jic Ma... Zobraziť produkt →

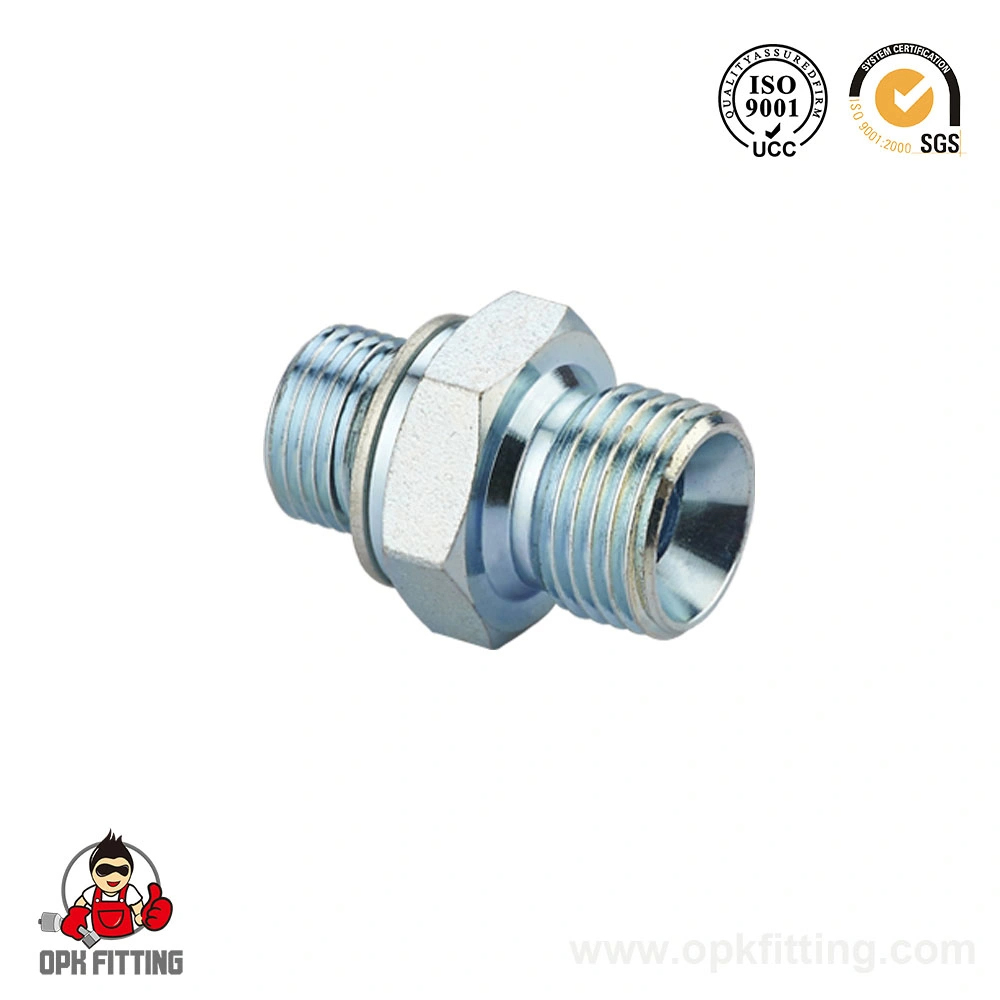

ORFS (O-krúžok tvárové tesnenie, SAE J1453)

ORFS používa rovné závity na pevné pritiahnutie plochého samčieho čela proti O-krúžku usadenému v drážke na samici. O-krúžok dodáva tesnenie; závity dodávajú iba upínaciu silu. Vďaka tomu je ORFS jedným z najspoľahlivejších typov pripojenia pre vysokotlakové a vysokovibračné vedenia. Je to tiež zhovievavé počas montáže, pretože O-krúžok sa stláča v definovanej drážke. náš O-krúžkové tesniace armatúry ORFS postupujte podľa štandardného profilu tvárového tesnenia SAE J1453 pre koncovky hydraulických hadíc.

14211 ORFS Výrobca vonkajšieho O-krúžku, továreň OEM/ODM - Ningbo Opk Fitting C Ningbo Opk Fitting Co., Ltd je top Čína ODM & OEM 14211 ORFS Výrobca a továreň samčieho tesnenia O-krúžku. Popis produktuNázov produktu: 14... Zobraziť produkt →

BSPP a BSPT

British Standard Pipe sa javí ako paralelné (BSPP) a zúžené (BSPT) formy. Obaja používajú 55 stupňový Whitworth závit. V hydraulike sú porty BSPP zvyčajne utesnené pomocou lepenej podložky, O-krúžku alebo 60-stupňového kužeľového sedla obrobeného do portu. BSPT tesnenia na závitoch. Závity BSP vyzerajú podobne ako závity NPT, ale sú mechanicky nekompatibilné, pretože uhly a stúpanie sa líšia. Pre 60-stupňové kužeľové porty, BSP mužské 60-stupňové kužeľové kovania sedadla ponúkajú priamu zhodu pre mužské zostavy BSPP.

12611 BSP Muž 60° Výrobca kužeľového sedadla, továreň OEM/ODM - Ningbo Opk Fitting Ningbo Opk Fitting Co., Ltd je top Čína ODM & OEM 12611 BSP Muž 60° Cone Seat výrobca & factory.1. Surovina: uhlíková oceľ a... Zobraziť produkt →

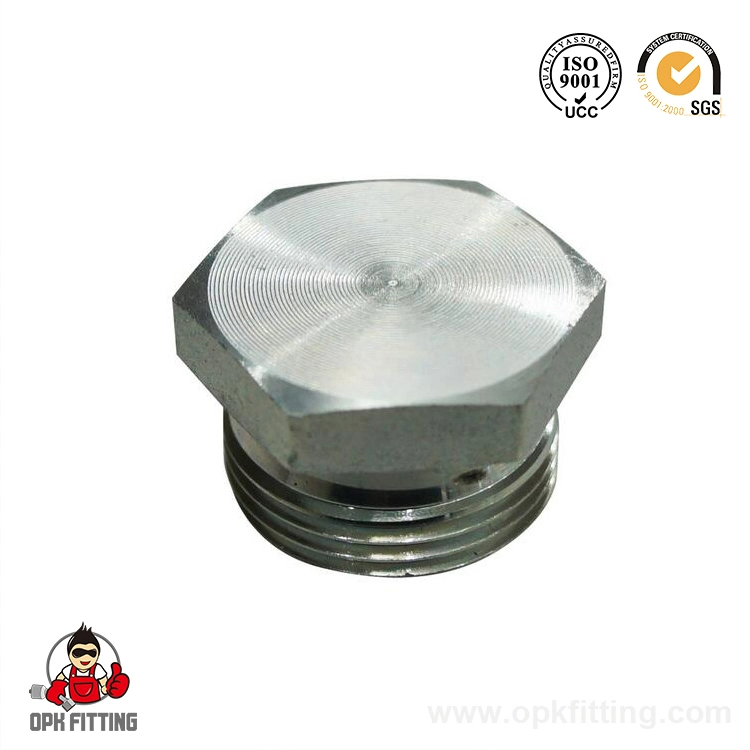

Metrickéké vlákna (DIN a ISO)

24 stupňový kužeľový systém DIN 2353 / ISO 8434-1 je štandardom na mnohých európskych strojoch. Konce rúr sú rozšírené alebo narezané na 24 stupňový kužeľ, potom držané maticou a rezným alebo O-krúžkovým puzdrom. ISO 6149 definuje metrický port s priamym závitom s tesnením O-krúžkom, ktorý vyzerá ako ORFS, ale používa metrické závity. Kónické tvarovky JIS 60 stupňov, bežné na japonských zariadeniach, spárujú závit kompatibilný s BSPP so 60 stupňovým sedlom. Tieto tri skupiny metrík nie sú zameniteľné, pokiaľ sa geometria portu a tesnenia presne nezhodujú.

Štyri kroky na identifikáciu hydraulického závitu

Takmer akúkoľvek hydraulickú armatúru môžete identifikovať pomocou strmeňa, mierky stúpania závitu a známej referenčnej tabuľky.

1. Skontrolujte, či sú závity kónické alebo rovnobežné. Položte samčí koniec na rovný povrch a pozerajte sa pozdĺž profilu závitu. Kužeľové závity (NPT, BSPT, NPTF) zostupujú ku koncu. Paralelné závity (JIC, ORFS, BSPP, metrické) majú rovnaký priemer.
2. Zmerajte výšku tónu pomocou meradla. Imperiálne spojenia používajú vlákna na palec; metrické spojenia používajú milimetre na závit. Zapíšte si výšku tónu a hlavný priemer z posuvného meradla.
3. Identifikujte spôsob tesnenia. Hľadajte 37-stupňový kužeľ, 45-stupňový kužeľ, drážku O-krúžku, ploché čelo, 24-stupňový kužeľ alebo kužeľový závit. Geometria tesnenia je najrýchlejším kľúčom k rodine závitov.
4. Porovnajte svoje čísla so štandardnou tabuľkou pre daný typ pečate. Na adaptéroch JIC, ORFS a niektorých BSP sa objavuje vlákno ako 9/16-18 UNF; geometria sedadla rozhoduje o tom, ktorý z nich vlastne máte.

Porovnanie závitov hydrauliky

V tabuľke nižšie sú zhrnuté rozdiely medzi hlavnými skupinami armatúr.

Metódy tesnenia v reze

Tri princípy tesnenia v izometrickom porovnaní: kužeľové rozšírenie (JIC), stlačený O-krúžok (ORFS) a klinový kužeľový závit (NPT/BSPT).

Bežné chyby a ich cena

• NPT verzus BSPT: obe sú zúžené a ľahko zameniteľné. Pretože sa formy 60 stupňov NPT a 55 stupňov BSP líšia, začnú sa navliekať, ale pred utesnením sa viažu. Ak je vynútený, port môže prasknúť.
• JIC verzus SAE 45 stupňové presvetlenie: 37 stupňový kužeľ a 45 stupňový kužeľ sú na opotrebovanej armatúre viditeľne podobné. Nesprávny vzplanutie sa šíri pod krútiacim momentom a uniká pri prvom tlakovom cykle.
• ORFS verzus ISO 6149: obe používajú ploché plochy s O-krúžkom, ale stúpanie závitu sa líši. Cross-threading ničí port.
• Opätovné použitie poškodených objímok alebo sediel: malé zárezy vytvárajú únikové cesty, ktoré nemôže uzavrieť žiadne nastavenie krútiaceho momentu.

Výber správneho príslušenstva pre vašu aplikáciu

Začnite od portu komponentu, nie od hadice. Skontrolujte štandard portu a potom porovnajte koniec hadice alebo adaptér. Zvážte pracovný tlak, vibrácie, frekvenciu montáže, teplotu a smerovací priestor. Výber materiálu tiež ovplyvňuje spoj: oceľ odoláva korózii a oderu lepšie ako pozinkovaná uhlíková oceľ a nehrdzavejúca oceľ zvyšuje hmotnosť a náklady. Viac o výbere materiálu nájdete v tomto prehľade materiály na montáž hydraulických potrubí . Ak viete identifikovať port, ale potrebujete druhý názor na presné vlákno, kontaktujte továrenský tím OPK a zahrňte údaje o mierke vlákna a jasné fotografie.
